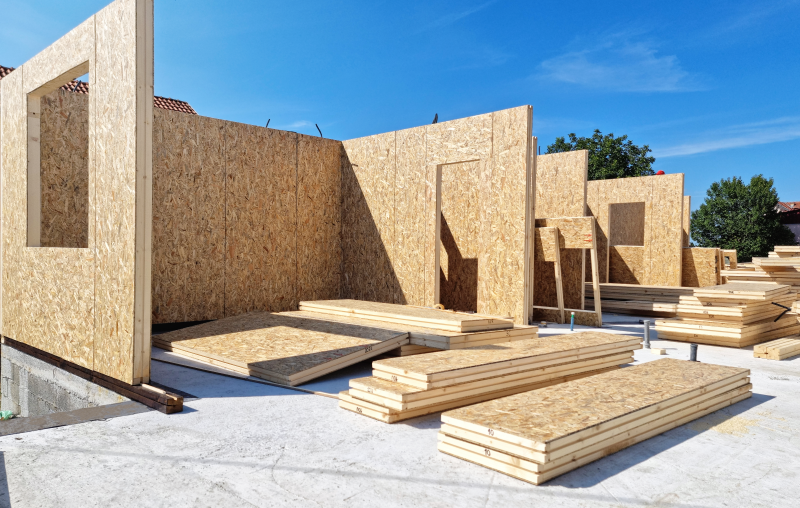

O que é o sistema wood frame?
O wood frame é um método de construção composto por montantes e travessas de madeira usados na construção de casas e edifícios. Dessa forma, a madeira utilizada nas construções é de reflorestamento, e por isso o wood frame é um dos sistemas mais sustentáveis que existem hoje em dia.
O termo vem do inglês e significa “estrutura de madeira”. Isto é, ele representa justamente a base desse método construtivo. Seus perfis são leves, flexíveis e permitem qualquer tipo de acabamento tanto no interior quanto no exterior da obra.
Como funciona o sistema wood frame?
Para entender como funciona o sistema wood frame, antes é preciso conhecer todas as características desse método. Em primeiro lugar, a parte da estrutura (os montantes e as travessas) é formada por madeira maciça. Já os revestimentos são feitos com OSB (Oriented Strand Board), placas de madeira utilizadas para garantir resistência e maior durabilidade da casa. As placas de OSB, formadas por lascas de madeira reflorestada coladas em diferentes direções (para proporcionar à obra melhor qualidade). As podem ser novamente aproveitadas, o que favorece o meio ambiente. Com essa estrutura, os profissionais podem construir de pequenas obras a edifícios de até 5 andares. Um dos pontos mais específicos do wood frame é a fabricação de paredes multicamadas, responsáveis pelo suporte do imóvel. Mas antes de entrar nos detalhes das paredes de wood frame, vamos ver a seguir quais são os componentes desse sistema.Quais são os componentes do sistema wood frame?

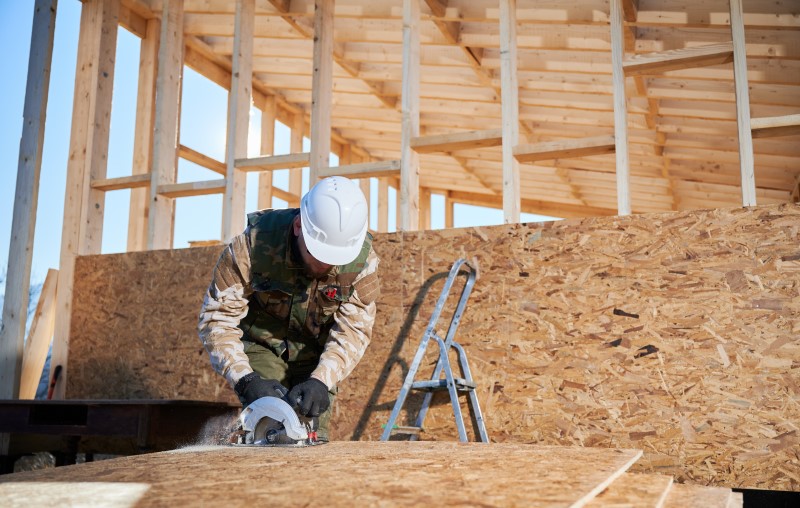

Componentes estruturais
Os materiais de estrutura são responsáveis por sustentar a construção. No wood frame, existem três elementos principais:- Montantes: pilares horizontais de madeira, com altura equivalente ao pé-direito de um pavimento. Em alguns casos, esses perfis podem ser feitos de aço, como nas construções em steel frame;
- Travessas: peças horizontais de madeira responsáveis pelo suporte das janelas (na forma de verga e contraverga);
- Barroteamentos: funcionam como suporte para pavimentos que estão acima do térreo.
Componentes de vedação
Os materiais de vedação, como o próprio nome diz, são específicos para vedar a construção, sendo divididos em dois componentes:- Chapas de revestimento: são as placas de OSB, com espessuras mais finas (cerca de 10 mm) para a vedação vertical. Os engenheiros reforçam as chapas com uma manta hidrófuga. Dessa forma, é possível evitar qualquer tipo de infiltração tanto na parte interna quanto externa da obra;
- Chapas de barroteamento: também chapas de OSB, têm espessura superior à das chapas de revestimento. São usadas para fazer a vedação dos assoalhos e ajudam na contenção lateral de travessas e barrotes.
Componentes de acabamento
Os componentes utilizados para o acabamento da obra são:- Instalações elétricas e hidrossanitárias: as mesmas utilizadas em uma construção convencional (com alvenaria, por exemplo). No wood frame, elas devem trespassar apenas as travessas quando necessário. Por outro lado, se precisarem passar pelos montantes, é preciso que seja previsto no projeto estrutural. Os tubos escolhidos são o PEX, que suportam tanto água quente quanto fria;
- Fitas impermeáveis de borracha: conectam as peças de madeira às fundações da construção;
- Placas cimentícias: são materiais que devem ser aplicados nos ambientes mais úmidos da construção, como cozinha, banheiro e lavanderia, por exemplo. É possível colocar revestimento por cima das placas, como azulejos comuns ou de porcelanato;
- Mão-francesa: reforço dos montantes das extremidades da obra para proteger contra a ação do vento.
Como foi criado o sistema wood frame?
Para conhecer a história do wood frame, vamos voltar um pouquinho no passado. No final do século XIX, a população da Costa Oeste norte-americana cresceu de modo acelerado. Por isso, foi preciso encontrar uma maneira rápida e eficiente de construir casas para abrigar seus habitantes.
Como a região era conhecida por ter muita madeira disponível. Por sua vez, esse material foi amplamente usado na construção de casas. Em suma, foi assim que o wood frame se tornou um dos métodos construtivos mais promissores e sustentáveis.
Com o avanço da tecnologia, o wood frame foi evoluindo cada vez mais. Essa evolução permitiu agilizar as obras para entregá-las de forma mais rápida, com mais economia, menos desperdício e menor geração de resíduos. Além disso, essa ação mais rápida fez com que o método superasse em vantagens a alvenaria, por exemplo.
Quais são as vantagens do wood frame?
Não é à toa que o wood frame é um dos sistemas mais utilizados nos Estados Unidos e em outros países da América do Norte e da Europa. Esse método construtivo apresenta uma série de benefícios tanto para os responsáveis pela obra quanto para quem vai morar no imóvel. Confira a seguir!
-
Sustentabilidade
-
Agilidade
-
Conforto térmico e isolamento acústico
-
Alta duração
-
Produtividade
-
Fácil manutenção
-
Revestimentos
Sistema wood frame no Brasil
No Brasil, o sistema wood frame começou a ser usado em meados de 2009. No entanto, foi apenas em 2016 que o primeiro empreendimento foi construído com o método: um edifício no estado do Paraná.
Se você está se perguntando por que o wood frame ainda não é tão popular no Brasil apesar de todas as suas vantagens, a resposta é simples. Segundo o IBGE (Instituto Brasileiro de Geografia e Estatística), quase 90% das casas brasileiras foram construídas com alvenaria. O que mostra que existe bastante mão de obra formada nesse método construtivo.
Já o oposto acontece com o wood frame: no Brasil, a mão de obra especializada nesse método construtivo é escassa. Mesmo assim, algumas construtoras que entenderam de fora rápida a importância do wood frame e perceberam seu potencial investiram nessa tecnologia.
Foi o caso da Alea, uma das pioneiras na construção com wood frame no Brasil, responsável pela maior fábrica de casas da América Latina!
A tendência de construir com wood frame deve começar a crescer em breve. Além disso, os benefícios dessa tecnologia mostram que o método construtivo vale a pena tanto para os profissionais envolvidos quanto para quem vai morar em uma casa de wood frame.
Quais são as normas técnicas do sistema wood frame?
Apesar de o wood frame ainda ser novidade na construção civil brasileira, uma comissão destinada à elaboração da norma técnica específica para esse método foi criada pela ABNT (Associação Brasileira de Normas Técnicas), entre 2016 e 2017. Atualmente, essa norma ainda não está em vigor, entretanto, para os critérios gerais da dimensão estrutural, é possível consultar a ABNT NBR 7190:1997 – Projeto de Estruturas de Madeira.Características da construção com wood frame
O wood frame tem características próprias para a construção e abaixo você pode conferir os detalhes sobre essa tecnologia.
Material
O wood frame tem como base materiais naturais, em especial a madeira. Isso permite que o lugar de extração desse componente seja reflorestado, o que contribui para a preservação do meio ambiente.Parede
As paredes, responsáveis pelo suporte da estrutura da obra, normalmente são compostas por várias camadas, incluindo o OSB, que tem como função proporcionar à construção maior resistência e duração. Além disso, entre outros materiais para reforçar a estrutura, é aplicada massa cimentícia sobre as camadas para proteção contra incêndios. Suas chapas de OSB acompanham a estrutura de madeira, colocada no meio, e, dessa forma, uma aplicação de gesso reforça a proteção. Já para fazer o isolamento térmico, os profissionais preenchem as paredes com mantas que podem ser compostas de lã de vidro ou lã de rocha, materiais que reforçam a proteção acústica da casa.Instalações
As instalações dos sistemas elétricos e hidrossanitários de uma construção com wood frame podem ser feitas utilizando canos PVC e PEX. Por causa disso, eles recebem o reforço da membrana hidrófuga, para que assim o vapor escape e as áreas mais úmidas da casa fiquem sempre protegidas. Em ambientes mais sujeitos à umidade, como banheiro, cozinha e lavanderia, os responsáveis aplicam placas cimentícias com selante acrílico contra fungos, além da resina acrílica, que têm a função de combater, por exemplo, mofo e infiltrações. Já no caso das instalações elétricas, os fios são cobertos com materiais isolantes e conduítes. Em seguida, essas aplicações são feitas entre os montantes e as placas de madeira. Desta maneira, isso assegura que os fios e as instalações fiquem sempre protegidos do fogo.Lajes
O wood frame possibilita a construção de dois tipos de laje: a seca e a mista. Portanto, a primeira é formada por placas de OSB que constituem o contrapiso, onde é possível aplicar alguns tipos de revestimento, como cerâmica e piso laminado. Vale destacar que, ao fazer uma laje seca em áreas mais úmidas, é preciso ter o cuidado de sempre aplicar as chapas de cimento e uma camada de impermeabilizante. Já a laje mista recebe uma camada de lâmina plástica por cima das chapas de OSB e outra camada de concreto armado, que pode chegar a até 5 cm de altura.
Ao contrário da laje seca, é possível aplicar qualquer tipo de revestimento sobre a laje mista.

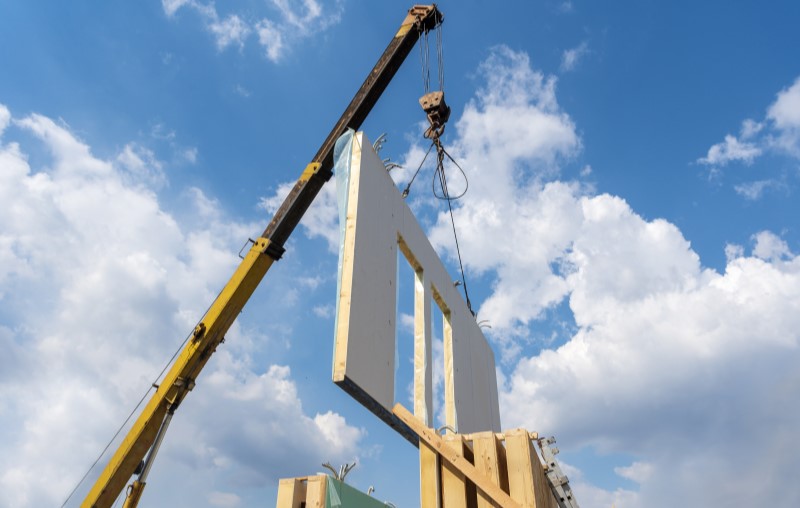

Como é a construção de uma casa no sistema wood frame?
Primeiramente, a construção de uma casa utilizando o sistema wood frame exige que todos os materiais, mão de obra, etapas e dimensão da estrutura estejam de acordo com as recomendações da norma NBR 7190/1977, referência para projetos de madeira no Brasil.
Normalmente, os perfis de wood frame e as estruturas com multicamadas são feitos em fábricas. Após finalizar, transportamos as peças até o local da obra para montá-las e finalizá-las.
A seguir, conheça o passo a passo de uma construção com wood frame.
1 – Projeto
Na primeira fase, um arquiteto, em conjunto com um engenheiro, cria o projeto da casa de wood frame, definindo as medidas dos cômodos, das paredes e a posição de portas e janelas, entre outros detalhes. Depois, os engenheiros começam a fabricar as peças.2 – Transporte
Após a fabricação, as peças de wood frame são transportadas para o local da obra para a montagem e finalização.3 – Fundação
Nesta etapa, utilizamos o radier, um tipo de fundação de rápida aplicação e baixo custo, e, logo após, aplicamos a laje de concreto.4 – Montagem da estrutura
Na construção com wood frame, esta é uma das fases mais importantes. Afinal, a estrutura é a grande responsável pelo suporte da obra. Os profissionais adicionam o montante de madeira e, em seguida, colocam as placas de diferentes materiais para formar a estrutura da casa.5 – Preenchimento das paredes
Em seguida, os construtores fazem o preenchimento das paredes com mantas para isolamento térmico. Nesse sentido, ele iniciam a cobertura de vedação.6 – Instalações elétricas e hidráulicas
O próximo passo são as instalações elétricas e hidráulicas. Em razão disso, são feitas aberturas nas placas de wood frame.7 – Vedação e cobertura
Normalmente, a vedação de casas com wood frame é feita com madeira. No entanto, é possível utilizar diferentes materiais, desde que estejam previstos no projeto logo na primeira etapa.8 – Acabamento
Por fim, o proprietário pode escolher o acabamento que deseja para o imóvel. Vale ressaltar que os materiais mais indicados para garantir o conforto térmico são as mantas de lã de vidro ou rocha. No caso das áreas mais úmidas, como banheiro, cozinha e lavanderia, as placas cimentícias recebem ainda selador contra os fungos e pintura de resina acrílica. Por último, são aplicados gesso acartonado e um revestimento como azulejo, por exemplo.Quais são as camadas do sistema wood frame? Conheça as camadas da casa Alea!
Como vimos, as paredes multicamadas são parte essencial de qualquer edificação com wood frame, sendo responsáveis pela estrutura do imóvel e garantindo maior resistência e duração.
As casas Alea são fabricadas com o método construtivo wood frame, e, portanto, oferecem todas as vantagens que vimos aqui. Além disso, na criação das nossas casas, a montagem das paredes é feita de forma estratégica, visando garantir todos os benefícios desse sistema construtivo.
Dessa forma, as principais etapas são:
- Estrutura de madeira;
- Primeiro painel de OSB;
- Segundo painel de OSB;
- Manta hidrófuga;
- Placa cimentícia;
- Gesso acartonado;
- Argamassa;
- Pintura interna;
- Textura acrílica.
Estrutura de madeira
Essa camada é responsável pela estrutura da parede, feita com madeira maciça Pinus quimicamente tratada para garantir máxima proteção contra cupim, broca e apodrecimento.Primeiro painel de OSB
A primeira camada de OSB é a que proporciona maior resistência e solidez à parede.Segundo painel de OSB
Essa segunda camada de OSB garante o suporte de cargas de até 4,5 toneladas. Como resultado, isso permite instalar com segurança prateleiras e armários embutidos.Manta hidrófuga
A camada de manta hidrófuga consiste em uma capa que protege as paredes contra mofo e infiltração, permitindo a saída do vapor dos ambientes internos.Placa cimentícia
A placa cimentícia é uma camada de alta ação, que tem como função suportar as variações climáticas mais extremas, proporcionando conforto térmico.Gesso acartonado
A chapa de gesso acartonado, composta por dry wall, proporciona maior resistência à compressão, assim como acabamento superior, pois deixa as paredes mais lisas.Argamassa
A camada de argamassa é responsável por preparar a parede de wood frame para receber os painéis restantes, proporcionando mais rigidez, proteção e deixando o frame pronto para a aplicação da textura.Pintura interna
A camada da pintura interna acrílica é adequada a todos os tipos de acabamento. Nesse sentido, isso garante mais conforto e aconchego aos moradores.Textura acrílica
A camada de textura acrílica é a última da parte externa da casa. Feita com pintura, garante melhor aderência e acabamento perfeito.Casas de wood frame da Alea
Apesar de ainda não ser tão popular no Brasil, o sistema wood frame é um método construtivo promissor. Além disso, os benefícios que reúne, como a sustentabilidade e a alta qualidade das edificações, podem mudar a tradição da construção civil brasileira.
Ciente das vantagens do wood frame, a Alea foi uma das pioneiras em construção de casas com wood frame no Brasil. Por isso, nossas casas em condomínio fechado proporcionam conforto, lazer e uma qualidade de vida melhor, com tudo o que você precisa para viver com tranquilidade.
